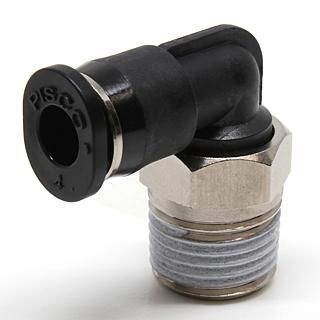

PL4-01M

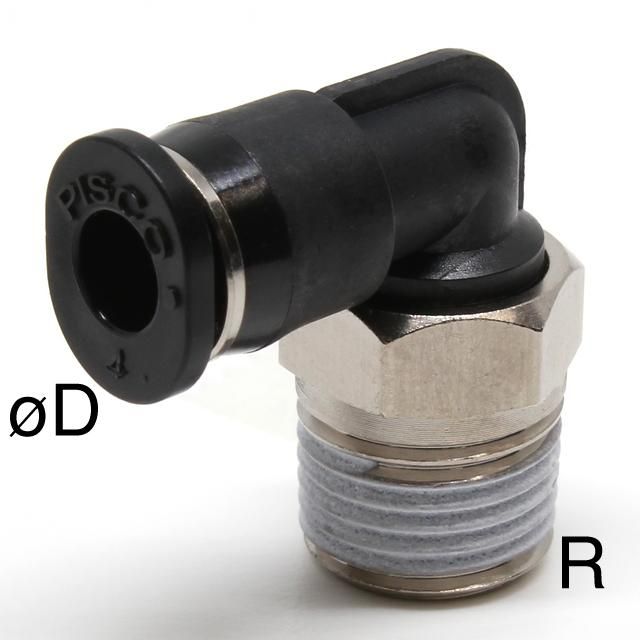

【サイズ】
チューブ外径(φD)：4mm
ネジサイズ(R)：R1/8

【特長】
●スタンダードタイプに比べ、容量比40％の小型化に成功。
●超小型でもチューブの脱着が簡単。：開放リングは、楕円形状を採用しております。
●超細径チューブ配管用ワンタッチ継手を用意。：φ1.8, φ2mmサイズは、小形アクチュエータなどへの配管に最適。

【仕様】
●使用流体：空気
●最高使用圧力：1.0MPa
●使用真空圧力：-100kPa
●使用温度範囲：0～60℃（凍結なきこと）

【材質】
●樹脂本体：PBT
●金属本体：黄銅+無電解ニッケルメッキ
●開放リング：POM
●シールゴム：NBR

【質量】6.2g
